Desenvolve e fabrica reatores de núcleos de ar pequenos, médios, grandes e extras do tipo seco e armadilhas de linha, cobrindo a gama completa de tensões de até 1100kV e aplicações como SVG, SVC, VSC, HVDC e HVAC.
Fornecendo desempenho que marca o mundo
01
Reatores de suavização para Changji-guqua ± 1100 kV UHV DC Transmission Project
02
Reatores de conversor para Baihetan-Jiangsu ± 800 KV UHV Hybrid DC Transmission Project
03

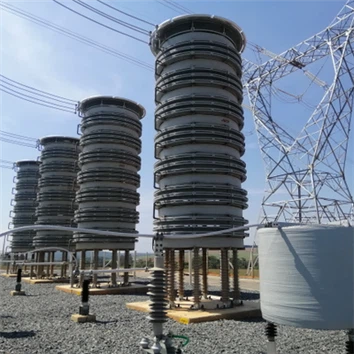

Reatores de derivação de 500 kV para o projeto de ± 800 kV em Sylvania no Brasil
Controle de alta qualidade
Inspeção recebida
● Condutor:Tamanho, taxa de sobreposição, resistência ao isolamento, resistência ao DC, teste de tensão de resistência
● Resina epóxi/agente de cura/imidazol:Teste de força de compressão e teste de temperatura de transição vítrea
● Produtos de fibra de vidro:Dimensões, relatórios de verificação de material, supervisão estendida de fabricação
● Becks de duto:Dimensões, resistência à compressão e teste de impacto do raio
● Barra de alumínio:Tamanho, relatório de material verificando
● Isoladores:Dimensões, relatos de verificação, testes testemunhando
● Produtos de aço inoxidável:Dimensões, inspeção magnética, verificação de relatórios de material e supervisão de fabricação estendida
● Produtos de fibra de vidro:Dimensões, relatórios de materiais Verificando e fabricação estendida
Inspeção em processo de supervisão
● Teste de conteúdo de cola de berglasse
● Teste de hi-pot de fio pequeno para enrolamento
● Testes de cabos de alta potência para enrolamento
● Testes de resistência ao isolamento e resistência a DC antes e depois da cura
● Curva de cura de gravação
● Inspeção dimensional - condutores e enrolamentos
Requisitos para o uso de reatores de núcleos aéreos
• Nenhum objeto metálico que formam loops fechados (re-barra, grade de terra, vigia de teto, etc.) deve estar a um diâmetro do reator do núcleo de ar. Normalmente, isso criaria uma área de 12 pés x 12 pés (assumindo que os reatores do núcleo de ar sejam empilhados) com o reator de núcleo de ar no centro. Se os reatores do núcleo de ar não estiverem empilhados, mais área de piso seria necessária.
• O alumínio e os gabinetes de aço de junta seccionados podem ter folgas até 1/2 diâmetro entre as paredes do gabinete e o reator do núcleo de ar.
• Se a re-barra diretamente abaixo do reator do núcleo de ar for preocupante (ou outros loops de formação de metal), os pedestais poderão ser usados para elevar os reatores para longe do chão, teto ou terra. Se os reatores não puderem ser levantados devido a limitações de altura, uma placa de alumínio de 12 pés x 12 pés x 3/8 ″ de espessura poderá ser colocada diretamente sob o reator para blindagem.
• Se os efeitos da saúde forem preocupantes, a fabricação do reator deve ser consultada para determinar os requisitos de distância para atender aos níveis seguros de campo magnético. Como regra geral, o campo magnético 1/2 diâmetro do reator será de aproximadamente 30 gauss. Um gabinete de parede fino não fornecerá efeito de blindagem. Para obter campos mais baixos, mais espaço pode ser fornecido ou uma cortina de alumínio de 3/8 ″ (blindagem) ao redor do reator pode ser usada. Se o pessoal puder entrar em contato com a cortina de alumínio, um gabinete de parede dupla pode ser necessário devido à temperatura excessiva do alumínio e ao perigo de queimaduras.
Tensão até 46 kV
Bil até 250 kV bil
Kvar até 10000
Corrente AC máx.=4000 amperes
Max DC Current=6200 Amperes
Frequência - MAX 420 Hz
Classe de isolamento - 220 CO
Aumento de temperatura 80, 115, 150 co
Tipos de gabinete: 1, 2, 3r e 3re
Bobina aberta apenas para instalação interna
* As classificações acima estão sujeitas a uma combinação de corrente, tensão e reatância
Faixa de aplicação do reator de núcleo de ar
Os reatores do núcleo de ar são empregados principalmente em sistemas de transmissão e distribuição de energia elétrica, bem como em sistemas de energia elétrica de usinas elétricas. Eles são instalados para proteger esses sistemas e aumentar sua eficiência.
Como um aplicativo especial, os reatores do núcleo de ar também serão usados em laboratórios de testes elétricos e instituições de pesquisa.
Com o desenvolvimento contínuo da tecnologia de energia elétrica, especialmente através do aumento do uso de semicondutores em sistemas de energia elétrica, os requisitos dos indutores de energia mudaram nas últimas décadas. O espectro de aplicação para os reatores do núcleo de ar foi estendido, causado pelas vantagens econômicas da tecnologia de reatores do núcleo aéreo em comparação com os reatores de núcleos de ferro e pelos benefícios das características lineares dos reatores de núcleos aéreos.
Nosso certificado
Certificação oficial, serviço profissional pós -venda.
Principais clientes
Perguntas frequentes
Somos fabricantes e fornecedores profissionais de reator de núcleo aéreo aéreo na China, especializados em fornecer serviços personalizados de alta qualidade. Sinta-se à vontade para comprar o reator de núcleo de ar de alta qualidade a preço competitivo de nossa fábrica.
